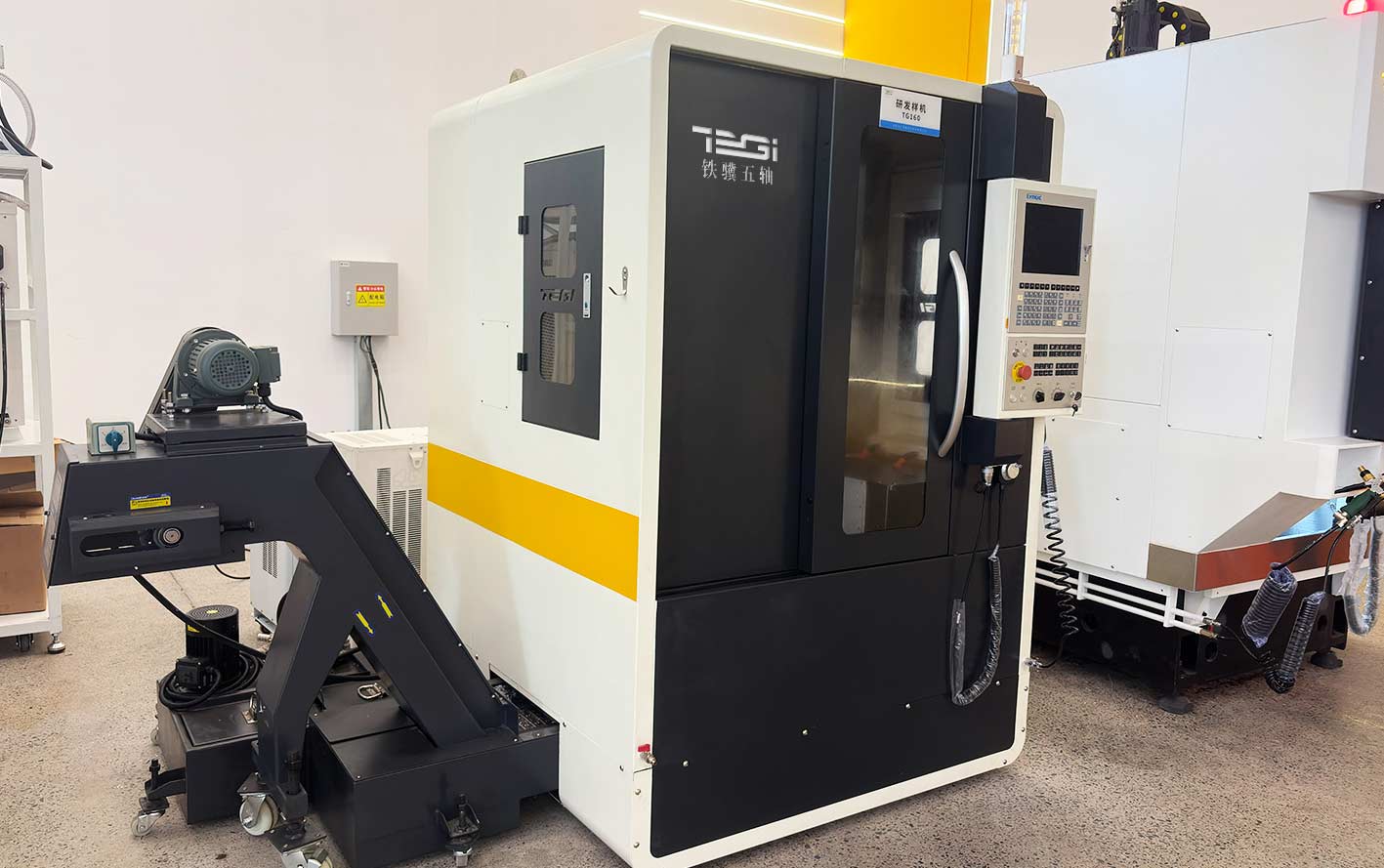

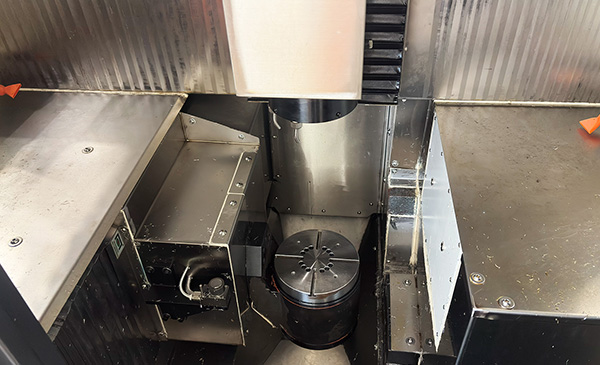

产品、外观、工作台展示
规格参数 | 单位 | ||
加工范围
| 工作台直径 | ∅160 | mm |
工件最大回转直径 | ∅160 | mm | |
台面低于A轴线 | 31.5 | mm | |
150 | mm | ||
工件和夹具最大重量 | 20（水平） 15（倾斜） | kg | |
进给轴 | X/Y/Z轴行程 | 350/350/220 | mm |
A轴行程 | -140-+140 | ° | |
C轴行程 | N*360 | ||
主轴端面至工作台距离 | 120-320 | mm | |
X/Y/Z 轴最大速度 | 30 | m/min | |
A/C轴额定转速 | 60/120 | rpm | |
A/C轴最大扭矩 | 230/49.5 | Nm | |
主轴 | 主轴刀柄接口 | BT30 | |
主轴最大转速 | 24,000 | rpm | |
主轴扭矩S1 | 13 | Nm | |
刀库 | 刀库容量 | 6 | T |
最大刀具直径/长度 | 30/180 | mm | |
最大刀具重量 | 2.5 | kg | |
换刀时间 | 6 | s | |
精度 | X/Y/Z轴闭环控制 | 选配 | |
A/C闭环控制 | 标配 | ||
0.005 | mm | ||
A/C轴定位精度ISO 10791-4:1998 | 5 | 角秒 | |
X/Y/Z轴重复定位精度ISO 10791-4:1998 | 0.003 | mm | |
A/C轴重复定位精度ISO 10791-4:1998 | 3 | 角秒 | |
主机部分外形尺寸 长/宽/高(正面机床) | 1,400/1,400/2,000 | mm | |
机床重量（不含附件） | 2,200 | kg | |
电气总容量 | 20 | KVA | |
*为了优化机床性能，本公司可能对表格中的项目参数进行修改且不提前通知；产品参数在实际使用中也可能因选配、工况变化或技术改进而调整，以实物为准。
